成都青龙场立交桥桩基托换工程

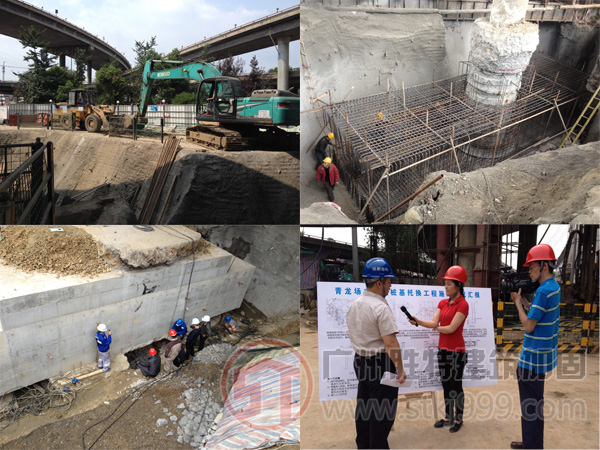

      成都青龙场立交桥桩基托换工程属于成都地铁7号线2标八里小区站～东区医院站区间所在范围YCK3+956～YCK4+987.08范围内有多处青龙场立交桥桩基侵入隧道范围，为保证桥梁及隧道安全，盾构施工前，须对影响桩基进行托换、影响桩进行凿除处理；其中新建桩基为直径1500mm人工挖孔桩，桩本次托换采用主动托换方式，共托换6个墩柱和加固1个墩柱，新建16根桩与新建7个承台。



      青龙场立交桥除钢拱桥为一跨132米外，其余均为三跨一联、四跨一联、五跨一联、七跨一联的钢筋混凝土连续板梁或箱梁，梁高为1.1m和1.5m两种，全桥基础为人工挖孔桩，挖孔桩桩径为2.2m、1.8m、1.5m、1.2m，桩长最长22.5m，最短12m；桥墩分别为独柱、双柱、三柱。本次盾构通过地段需托换桩基均为E环岛部分桥梁桩基，E环岛为多跨连续梁曲线桥，在编号为J5、F5-2、F5-1、G6、H6、D6附近环岛与匝道有缝断开。需要托换的墩柱编号为E13、E13-1、E15、E23、E25、E26，需加固墩柱E21,墩柱与桥梁连接方式均为活动支座，桥梁结构为连续空心板梁，梁高为1.2m，桥墩柱直径1.2m，长度7～８m，墩柱大多为一柱两桩，部分墩柱为一柱一桩，桥梁桩基为1.5m人孔挖孔桩，桩长10～14m。桥下净空：≥6m，桥面宽度约为12m，桥梁线型为曲线，急曲线处曲线半径约为30m。桥梁当初设计的荷载情况：按汽-20计算，挂－120验算。
